智慧教室施工方案

一、项目概况

本方案针对中小学 / 高校标准教室（以 60㎡、容纳 40 人为例）的智慧化改造，聚焦 “互动教学、智能管控、环境适配” 三大核心功能，通过整合多媒体互动、音频扩声、智能中控、网络覆盖及环境感知系统，构建 “一键启动、场景联动、操作简易” 的智能化教学空间。施工范围涵盖管线预埋、设备安装、系统调试及交付培训，最终实现 “上课模式”“讨论模式”“考试模式” 等多场景的一键切换，满足常态化教学与个性化学习需求。

二、施工准备

1. 人员组织

组建 “1+3+N” 施工团队：

项目经理 1 名：统筹进度、协调各方（甲方、学校、设备供应商）；

技术负责人 3 名：分别负责弱电布线、多媒体设备安装、系统调试（需具备智能设备安装经验，了解 TCP/IP 网络、RS485 总线等基础协议）；

施工班组 N 名：含电工、木工、普工（根据教室数量调整，每间教室需 2-3 人配合）。

施工前需开展岗前培训：重点讲解智慧教室系统逻辑（如 “中控→灯光 / 空调 / 显示” 的联动关系）、安全规范（高空作业、用电防护）及特殊场景处理（如墙面打孔遇钢筋时的管线调整）。

2. 材料与设备核查

材料进场检验：线缆（网络线、音频线、电源线）需符合国标要求（如网络线用 CAT6 类无氧铜，音频线用双屏蔽信号线），检查外皮标识、线径、柔韧性，杜绝 “非标线”；线槽、线管需具备防火阻燃特性（氧指数≥32），无裂纹、变形。

设备核查：多媒体显示设备（互动黑板 / 触控一体机）、音频设备（拾音器、音箱）、智能中控、环境控制器（灯光 / 空调 / 窗帘模块）需与设计清单一致，外观无划痕、破损，附带 3C 认证、出厂合格证及说明书。

3. 现场勘察

施工前 1 天完成教室勘察，输出现场记录单：

墙面情况：是否为承重墙 / 石膏板墙（承重墙需用冲击钻，石膏板墙需找龙骨位置固定）；

电源位置：原有插座数量、位置（需预留中控、显示设备的专用电源，功率≥2000W）；

布局确认：讲台位置（需容纳中控终端）、课桌椅排列（影响拾音范围与 Wi-Fi 覆盖）、窗帘轨道（需与电动窗帘电机适配）；

原有线路：是否有可用的弱电管道（如旧网线管），避免重复开槽。

三、主要施工流程与技术要求

（一）管线预埋：隐蔽工程是核心

目标：强弱电分离、布线规整、便于维护。

线槽 / 线管铺设：

强电（220V 电源）与弱电（网络、音频、控制信号）线槽间距≥30cm，避免电磁干扰；

线槽沿墙面踢脚线或天花板吊顶内铺设，固定点间距≤1.5m（用膨胀螺丝或管卡），转角处做 “圆弧过渡”（避免线缆折损）；

线管穿线前需清理内壁毛刺，每根线管穿线数量≤线管截面积的 40%（如 Φ20 线管最多穿 3 根 CAT6 线），线缆两端预留 “冗余长度”：设备端 15-30cm（便于后期调整位置）、机柜端 50-100cm（便于接线整理）。

隐蔽工程验收：

管线铺设完成后，需邀请甲方共同检查：

核对线槽位置与设计图纸是否一致；

用万用表测试线缆通断（无断路、短路）；

拍摄隐蔽工程照片（每面墙、每个转角拍清晰），标注位置（如 “教室前墙东侧线槽”），留存归档。

（二）设备安装：牢固、合规、人性化

核心原则：安装位置符合人体工程学，接线规范（“左零右火上地”），固定件承重达标。

多媒体互动设备：

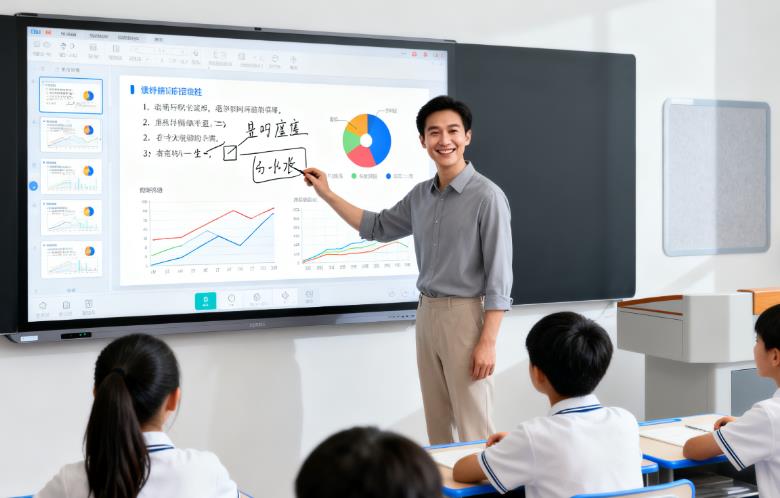

互动黑板 / 触控一体机：安装在教室前墙中心位置，底边距地 80-100cm（适配学生坐姿观看）；用 “穿墙膨胀螺丝” 固定（若墙面为石膏板，需加 “背板” 增强承重），安装后用水平仪校准（偏差≤2mm）；

互动笔 / 遥控器：配套充电底座安装在讲台桌面，便于取用。

音频系统：

拾音器：安装在教室前后侧墙面（距地 2-2.5m），避开空调出风口、音箱（防止啸叫），每间教室安装 2-3 个（覆盖全教室）；

音箱：安装在教室两侧墙面（距地 1.5-2m），指向学生区域，避免直接对着讲台（减少回声）。

智能中控与环境设备：

中控终端：嵌入讲台桌面（或放置在讲台内），预留 USB、HDMI 接口（便于外接 U 盘、笔记本），电源需接 “UPS 备用电源”（防止突然断电丢失数据）；

灯光控制器：安装在原有灯光开关盒内（替换传统开关），与中控通过 RS485 总线连接；

空调控制器：串联在空调电源回路中，安装在空调室内机附近（距地 1.8m）；

电动窗帘：电机安装在窗帘轨道一端（距地 2.5m 以上），与中控对接（实现 “一键开关”）。

网络设备：

无线路由器 / AP：安装在教室天花板中心（距地 2.8-3m），用吸顶式安装（覆盖无死角）；

交换机：放置在讲台内的机柜中（若有机柜），或挂在墙面（距地 1.2m），接线需 “理线架整理”（避免线缆杂乱）。

（三）系统调试：分模块、重联动

调试流程：模块单机调试→系统联动调试→场景化测试。

模块单机调试：

多媒体互动：用互动笔校准显示设备（点击屏幕四角，确保触摸位置与显示内容一致），测试 “书写流畅度”（无延迟、无断笔）、“擦除功能”（一键清屏无残留）；

音频系统：用手机播放音乐，测试拾音器 “拾音范围”（全教室无死角），调整音箱音量（前排音量≤60dB，后排≤70dB），确保 “无啸叫、无杂音”；

智能管控：用中控面板测试 “灯光开关”（每路灯光独立控制）、“空调调节”（温度 ±1℃可调）、“窗帘开关”（运行平稳无卡顿）；

网络系统：用手机连接 Wi-Fi，测试 “下载速率”（≥100Mbps）、“信号强度”（教室角落≥-70dBm），确保 “多人同时在线”（40 人连网）无卡顿。

系统联动调试：

测试 “场景化一键控制”（核心功能）：

上课模式：按下中控 “上课” 键→灯光自动调至 “全亮”（防眩光模式）、窗帘关闭、显示设备打开（默认进入 “教学界面”）、空调调至 26℃；

讨论模式：按下 “讨论” 键→灯光调至 “半亮”（营造轻松氛围）、窗帘打开 1/3、显示设备切换至 “分屏模式”（支持 4 路设备同屏）；

下课模式：按下 “下课” 键→所有设备关闭（显示、空调、灯光）、窗帘打开、音箱播放 “下课铃”；

应急模式：模拟 “突然断电”→UPS 启动（持续供电 30 分钟）、中控保存当前教学数据、显示设备弹出 “应急提示”（“正在保存数据，请稍候”）。

异常情况测试：

测试 “设备故障”：故意拔掉拾音器线→中控弹出 “音频设备离线” 提示；

测试 “网络断开”：拔掉路由器线→显示设备自动切换至 “本地存储”（播放预先下载的课件）；

测试 “电源恢复”：断电后恢复供电→设备自动启动（回到断电前状态）。

四、质量控制

1. 过程质量检查

隐蔽工程：管线铺设后，必须通过甲方验收（签字确认），方可覆盖墙面 / 吊顶；

设备安装：每安装完 1 台设备，技术负责人需检查 “固定牢固度”（用手推设备，无晃动）、“接线规范性”（线头用绝缘胶布包裹，无裸露）；

调试记录：每一步调试需填写《测试记录表》（如 “音频信噪比≥80dB”“显示分辨率 3840×2160”），保留原始数据（甲方可随时查阅）。

2. 材料与设备追溯

所有材料（线缆、线槽）需保留 “采购凭证”（标注品牌、批次）；

所有设备需粘贴 “唯一标识”（如 “教室 1 - 互动黑板 - 001”），便于后期保修。

五、进度管理

总工期：单间教室施工周期约 7 天（管线 2 天 + 安装 3 天 + 调试 2 天）；

进度保障措施：

制定《施工进度表》（如 “第 1 天：现场勘察 + 材料进场；第 2-3 天：管线预埋；第 4-6 天：设备安装；第 7 天：调试 + 验收”）；

每日 “碰头会”：17:30 召开 15 分钟短会，汇报 “当日进度”“未完成项”“需协调问题”（如 “教室 2 墙面有钢筋，需调整线槽路线”）；

预留 “缓冲时间”：每间教室预留 1 天（应对突发情况，如设备延误、墙面处理）。

六、安全与文明施工

用电安全：

施工时关闭教室总电源（挂 “禁止合闸” 标识）；

用 “绝缘工具” 接线（如绝缘螺丝刀、钳子）；

临时用电需用 “拖线板”（带漏电保护），禁止 “裸线直接接电源”。

高空作业安全：

安装显示设备、空调控制器等高空作业时，需用 “防滑梯子”（有人扶梯子），系 “安全带”（若作业高度≥2m）；

工具需用 “工具袋” 装（避免掉落砸人）。

文明施工：

材料 / 工具分类堆放（如线缆放在货架上，工具放在工具箱内），避免 “随地摆放”；

每日施工结束后，清理现场垃圾（如废线、纸箱），保持教室整洁；

禁止在现场 “抽烟”“吃零食”，配备 “灭火器”（2 个 / 教室，ABC 干粉型）。

七、验收与交付

1. 竣工验收

验收主体：甲方（学校）、施工方、设计方共同参与；

验收内容：

施工质量：检查管线铺设（隐蔽工程照片）、设备固定（无晃动）、接线（无裸露）；

系统功能：测试 “所有场景模式”（上课、讨论、下课）、“所有设备功能”（互动、音频、网络）；

文档资料：核对《施工图纸》《隐蔽工程记录》《设备清单》《调试记录表》是否齐全。

验收标准：所有功能符合设计要求（如 “互动笔书写无延迟”“Wi-Fi 覆盖无死角”），无 “未完成项”（如 “窗帘未接中控”）。

2. 交付与培训

资料交付：向甲方移交以下资料（纸质 + 电子）：

施工图纸（管线走向图、设备安装图）；

隐蔽工程记录（照片 + 文字说明）；

设备资料（说明书、保修卡、3C 认证）；

调试记录（每台设备的测试数据）；

保修手册（明确 “保修期限”：设备 1 年、施工 2 年）。

用户培训：

教师培训（1 小时）：讲解 “中控基本操作”（一键启动场景）、“互动设备使用”（书写、擦除、同屏）、“常见问题处理”（如 “互动笔没反应→换电池”“显示黑屏→检查电源”）；

管理员培训（2 小时）：讲解 “系统后台设置”（添加新场景、修改定时任务）、“设备维护”（路由器重启、交换机接线）、“应急处理”（突然断电→启动 UPS）。

八、售后保障

响应时间：24 小时内响应（电话 / 微信），48 小时内上门维修（本地施工）；

保修期限：施工质量保修 2 年（如管线松动、设备固定问题），设备保修 1 年（如互动黑板触摸失灵、中控故障）；

定期巡检：每季度上门巡检 1 次（检查设备运行状态、清理灰尘、优化系统）。

备注：本方案可根据教室实际情况调整（如大教室需增加拾音器数量，阶梯教室需调整显示设备高度），施工前需与甲方确认 “个性化需求”（如 “是否需要对接校园一卡通”“是否需要安装摄像头”），避免后期变更。

此方案聚焦 “实用性” 与 “可操作性”，覆盖从准备到交付的全流程，符合学校对智慧教室 “易安装、易使用、易维护” 的需求。
